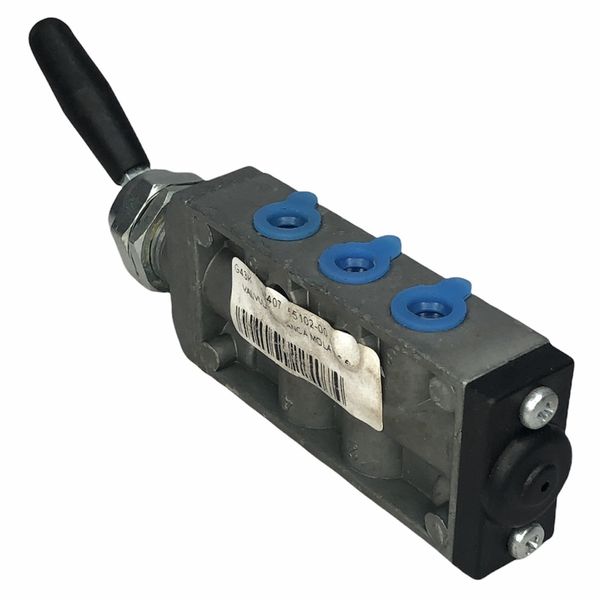

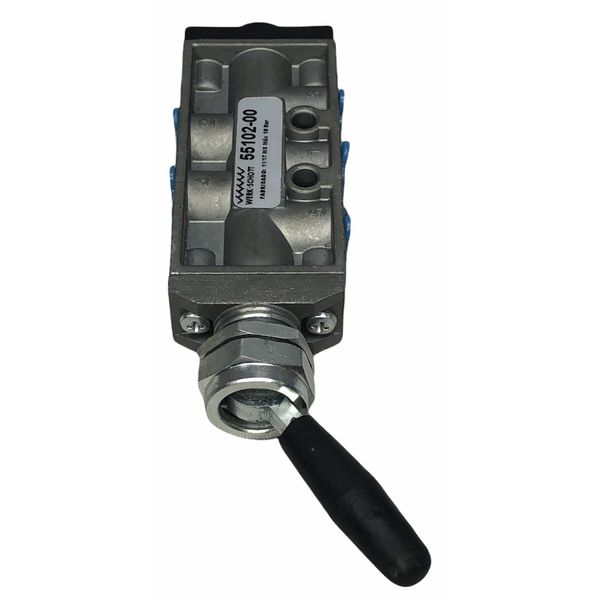

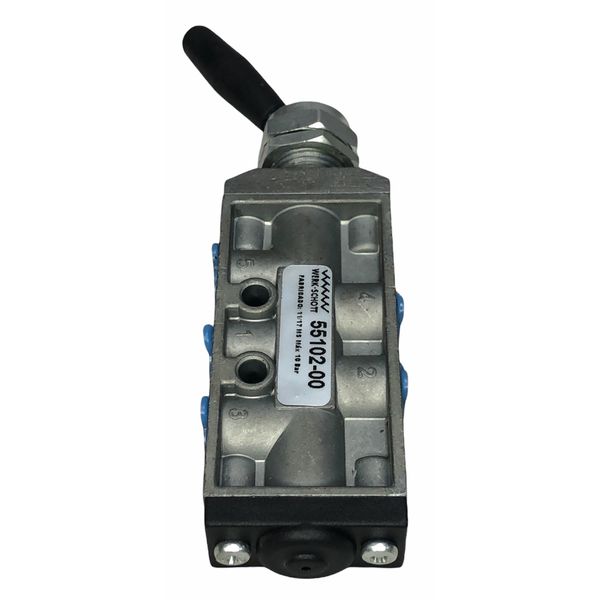

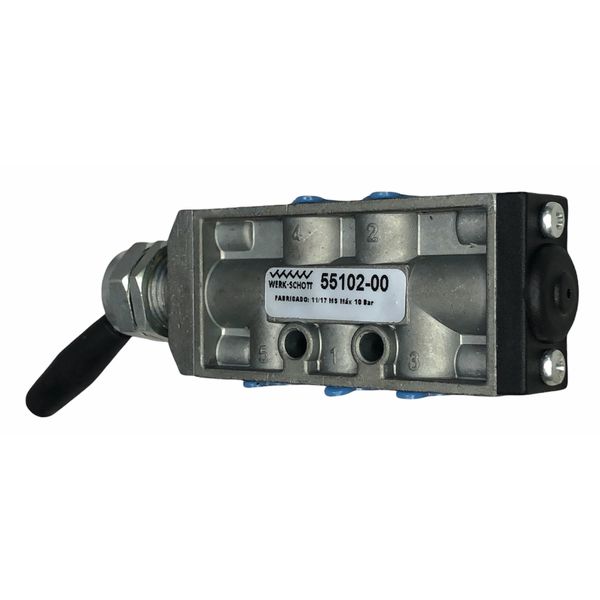

Valvula Pneumatica Alavanca Mola 1/8BSP 5V 2Pos Werk Schott

Marca: WERK-SCHOTT
Ref.: 22407
Disponibilidade: Pronta Entrega

star_outline star_outline star_outline star_outline star_outline Avaliar este produto

Adicionar a lista de desejos

As válvulas da série 5000, devido ao seu tamanho reduzido, também são utilizadas para comandar outras válvulas. As válvulas desta série com atuadores mecânicos, rolete, gatilho e pino, podem ser acionadas por elementos mecânicos móveis.

TABELA DE TAMANHOS

R$ 113,21

R$ 107,55à vista

6x de R$ 18,87 sem juros

ou R$ 107,55 à vista no PIX

Quantidade:

Compre pelo Whatsapp

Calcular Prazos e Preços Não sei meu CEP

DETALHES DO PRODUTO

As válvulas da série 5000, também chamadas de Válvulas Miniatura, possuem um sistema de haste tipo carretel balanceado, que desliza por anéis e espaçadores, eliminando variações nos esforços dos atuadores, decorrentes de variações na pressão do ar que passa pelo corpo da válvula.

FICHA TÉCNICA:

Marca: Werk Schott
Referência Werk: 55102-00
Descrição do produto: Válvula Pneumática Alavanca Mola
Conexão: 1/8” BSP
Vias: 5
Posições 2
Vazão a 7 bar: 560 l/min

Cv: 0,39
Pressão de Trabalho: 3 a 10 bar
Pressão Mínima de Pilotagem: 3 bar
Temperatura de Trabalho: -10ºC a +80ºC

Tipo Construtivo Spool (carretel)
Atuadores: Alavanca Mola
Fluido: Ar comprimido filtrado e lubrificado

Materiais:
Corpo: Alumínio
Vedações: Buna-N
Atuador: Alumínio

Dimensões (aproximadas):
Altura: 118mm
Largura: 32mm
Profundidade: 16mm

APLICAÇÕES:

As válvulas da série 5000 são válvulas de 3 e 5 vias, de 2 posições, usadas para acionamento de cilindros de simples ação (3 vias) ou dupla ação (5 vias) e/ou para comandar válvulas de grande porte, ideiais para montagem de circuitos pneumáticos complexos.
