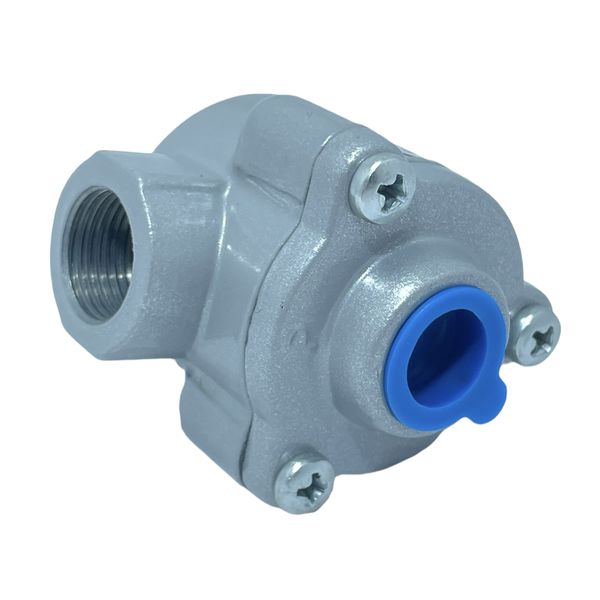

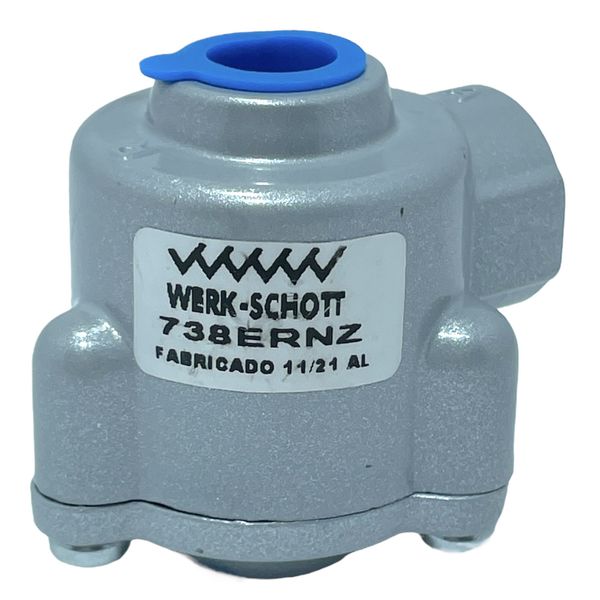

Valvula Pneumatica De Escape Rapido 3/8 Werk Schott 738er

Marca: WERK-SCHOTT
Ref.: 21054

star_outline star_outline star_outline star_outline star_outline Avaliar este produto

Adicionar a lista de desejos

As válvulas, como o próprio nome sugere, tem a função de permitir a exaustão instantânea do ar das câmaras dos cilindros, permitindo a aceleração da velocidade, conforme o lado em que está instalada.

Lamentamos mas este produto está esgotado

Clique abaixo para ser informado quando o produto estiver disponível

Compre pelo Whatsapp

DETALHES DO PRODUTO

Estas válvulas, como o próprio nome sugere, tem a função de permitir a exaustão instantânea do ar das câmaras dos cilindros, permitindo a aceleração da velocidade, conforme o lado em que está instalada.

Como está conectada diretamente nos cabeçotes dos cilindros, encurtam o percurso de saída do ar, não sendo necessário passar pela válvula direcional de comando do cilindro.

Além de encurtar o percurso do ar, ele é exaurido diretamente para a atmosfera através de uma passagem de bitola maior que a normal da válvula de comando.

FICHA TÉCNICA:

Marca: Werk Schott
Referência: 738ER
Descrição do produto: Valvula Pneumatica De Escape Rapido

Conexão: 3/8” BSP

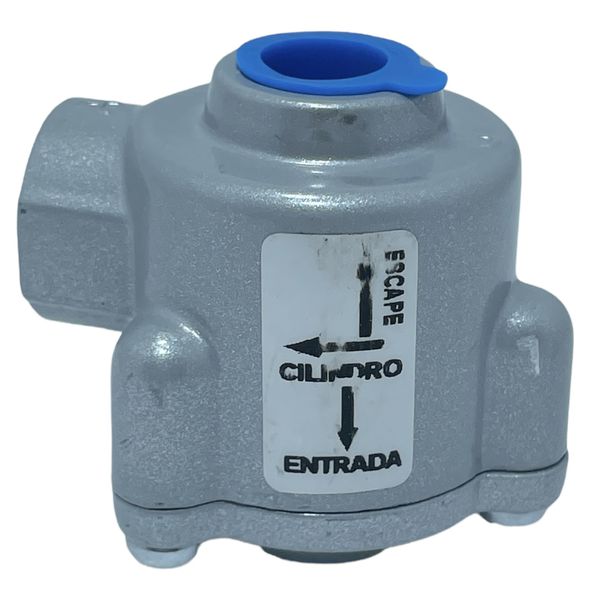

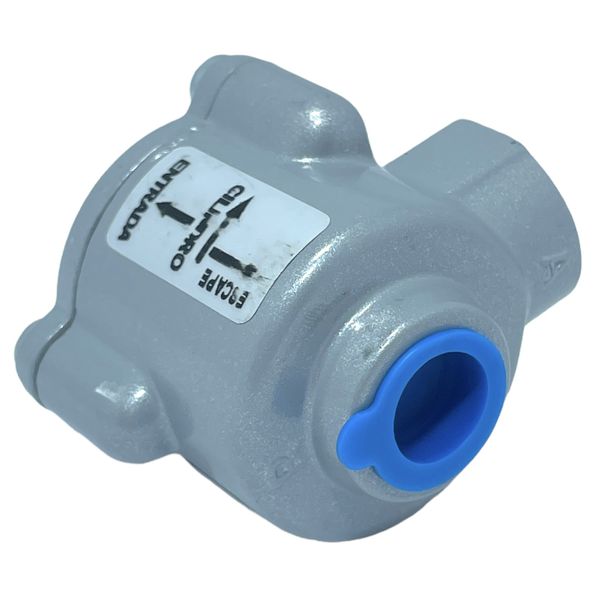

Vias: 3 (Entrada, Cilindro, Escape para atmosfera)
Fluido: Ar comprimido

Vazão à 7 bar de pressão:
Entrada para Cilindro: 5.936 L/min
Cilindro para Escape: 6.100 L/min

Temperatura de Trabalho: -10ºC a +80ºC
Faixa de Pressão: 1 a 10 bar
Padrão: ISO

Materiais:
Corpo: Alumínio
Vedações: Buna-N

APLICAÇÕES:

Estas válvulas são utilizadas quando se necessita obter velocidade superior aquela normalmente desenvolvida por um pistão de cilindro pneumático. Como estas válvulas são aplicadas diretamente sobre o orifício do cilindro, deve-se usar um silenciador acoplado para diminuir o nível do ruído. Estas válvulas podem também serem utilizadas como válvulas de isolamento.
