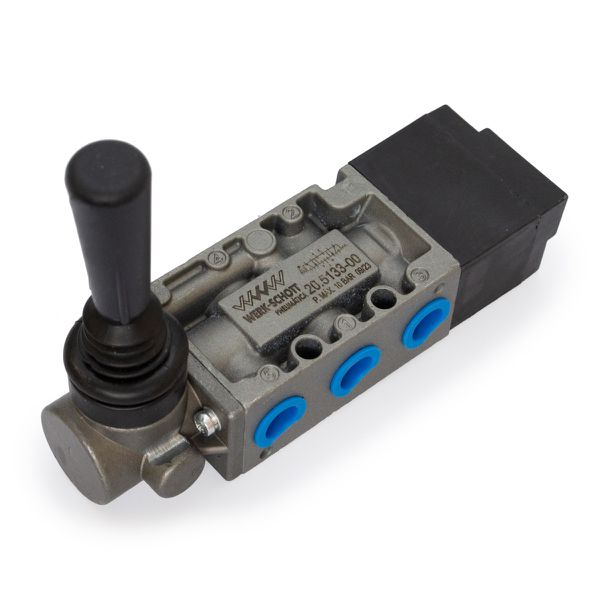

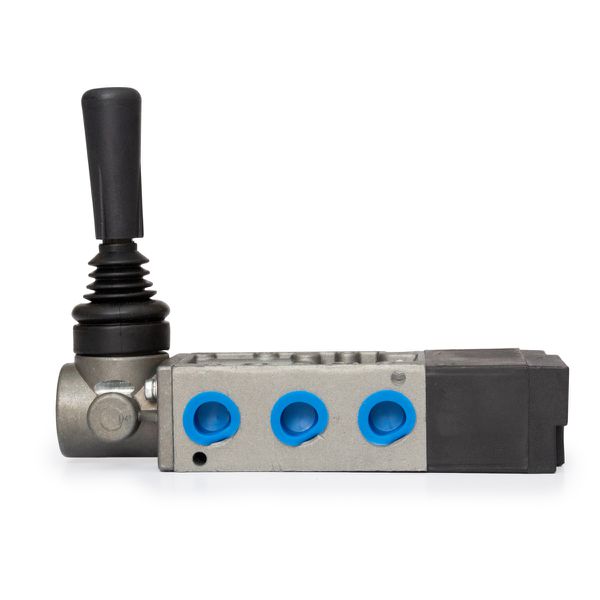

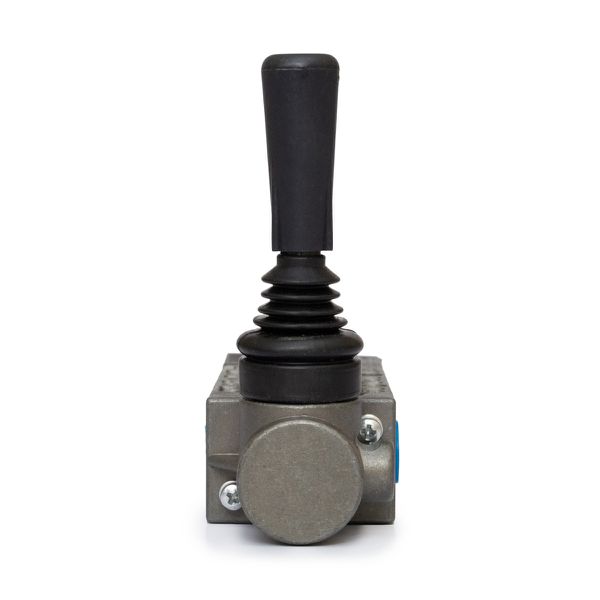

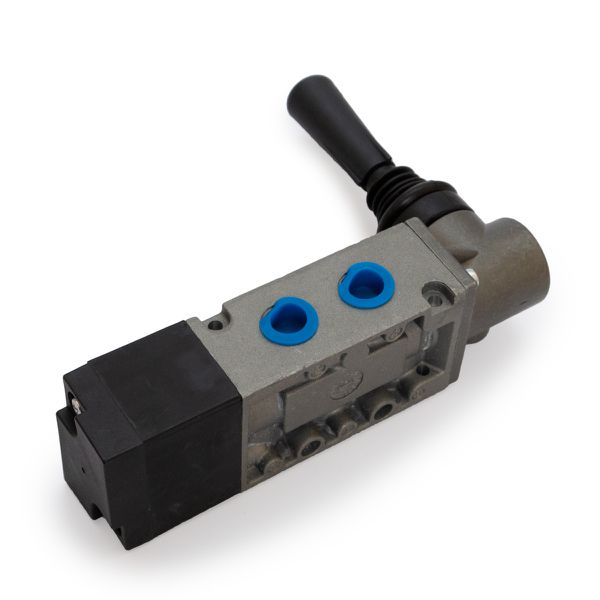

Valvula Alavanca Mola 1/4BSP 5Vias 3 Posição CF Werk-Schott

Esta válvula atende as necessidades de fluxo intermediário, permitindo uma vazão de 1600 litros por minuto à pressão de 7 bar.

O projeto do seu corpo oferece um perfeito intercâmbio entre os diversos atuadores e comandos de retorno.

A fixação destas válvulas é feita em qualquer posição. Esta série de válvulas é facilmente desmontável, proporcionando facilidade de manutenção.

A vedação é obtida através de anéis de borracha nitrílica e a construção tipo carretel possibilita o emprego tanto para ar comprimido quanto para vácuo.

FICHA TÉCNICA:

Marca: Werk Schott
Referência Werk: 20.5133-00
Descrição do produto: Válvula Alavanca Mola

Aplicação: Pneumática
Número de Vias: 5
Número de Posições: 3

Conexão: 1/4"BSP
Atuador: Alavanca
Atuação: Com mola
Posição Central: CF (Centro Fechado)

Materiais:
Corpo: Zamac
Vedações: Buna-N

Vazão a 7 bar: 1600 l/min
Pressão de Trabalho: 1 a 10 bar
Pressão Mínima de Pilotagem; 1,5 bar
Temperatura de Trabalho: -10ºC a +80ºC
Proteção: IP65

APLICAÇÃO:

- As válvulas da série 20.000 são válvulas de 3 e 5 vias, de 2 ou 3 posições, usadas para acionamento de cilindros de simples ação (3 vias) ou dupla ação (5 vias) ou para comandar válvulas de grande porte;
- ideais para montagens de circuitos pneumáticos complexos;
- podem ser montadas junto aos cilindros ou em painel, individualmente.
