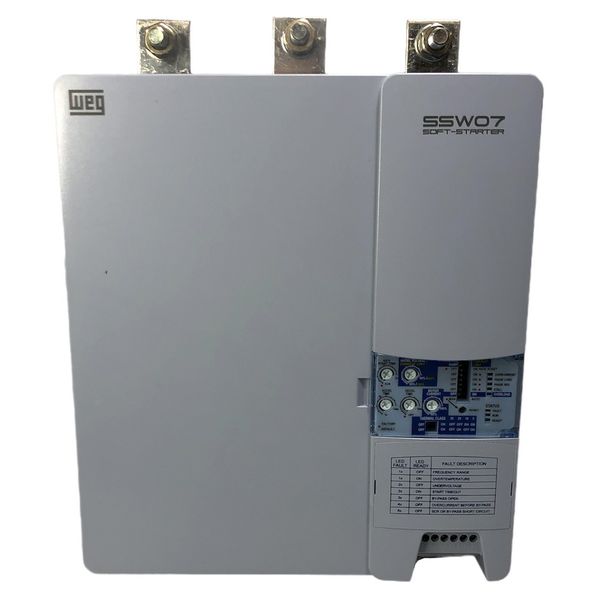

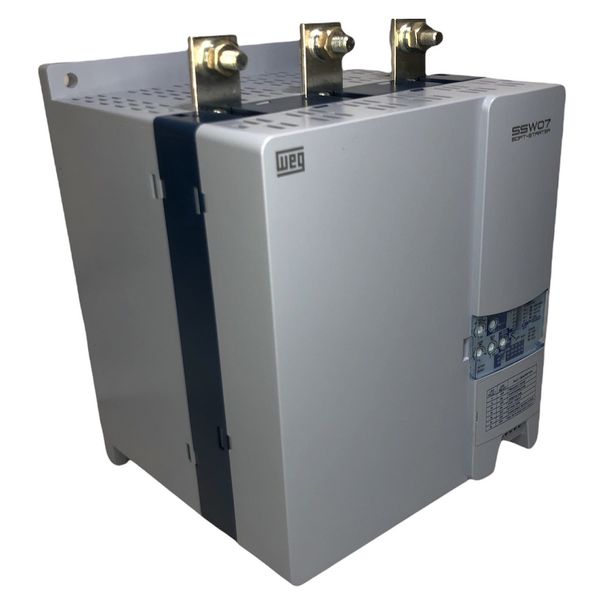

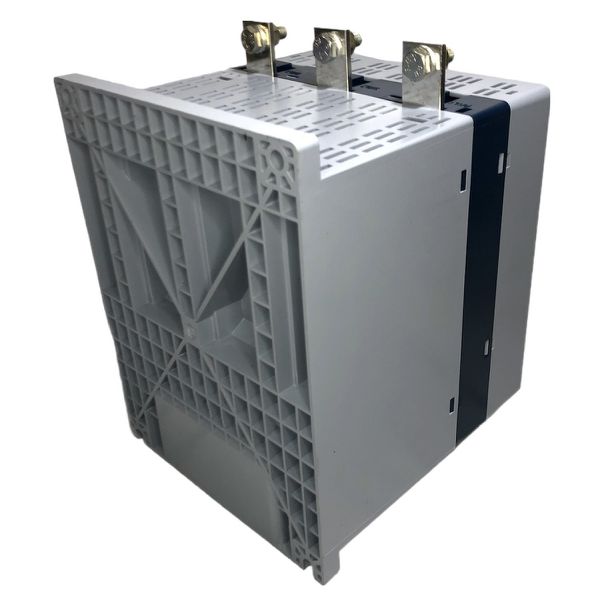

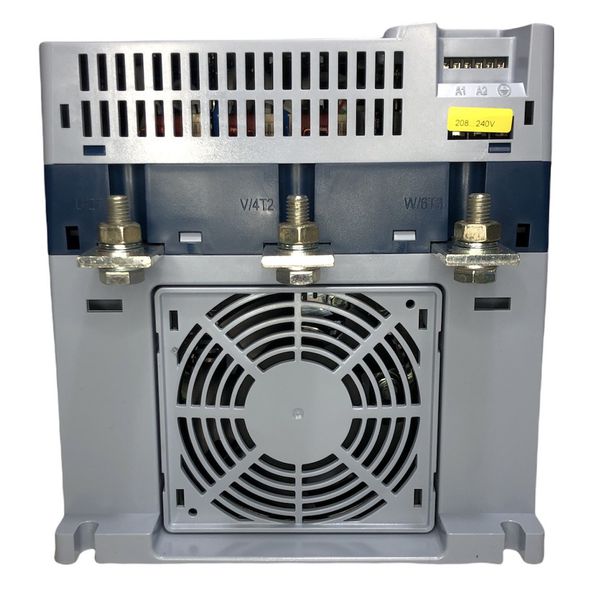

Chave De Partida Soft Starter Weg 255a Ssw07 220/575v S/ Ihm

Proteção e Eficiência para a Sua Aplicação.

Soft-Starter WEG são chaves de partida estática, destinadas à aceleração, desaceleração e proteção de motores de indução trifásicos. O controle da tensão aplicada ao motor, mediante o ajuste do ângulo de disparo dos tiristores, permite obter partidas e paradas suaves.

Com o ajuste adequado das variáveis, o torque produzido é ajustado à necessidade da carga, garantindo, desta forma, que a corrente solicitada seja a mínima necessária para a partida.

BENEFÍCIOS DO EQUIPAMENTO:

- Eliminação de choques mecânicos

- Proteção eletrônica integral do motor

- Aumento da vida útil do motor e equipamentos

- Limitação de quedas de tensão na partida

- Bypass incorporado, proporcionando redução de tamanho e economia de energia

- Redução acentuada dos esforços sobre os acoplamentos e dispositivos de transmissão (redutores, polias, engrenagens, correias, etc.) durante a partida

- Operação em ambientes de até 55 °C (sem redução de corrente para todos os modelos)

- Evita o Golpe de Ariete em bombas

- Relé térmico eletrônico incorporado

- Função Kick Start para partida de cargas com elevado atrito estático

- Facilidade de operação, ajuste e manutenção

- Monitoração da tensão da eletrônica, possibilitando fazer back-up dos valores de i x t (imagem térmica)

- Instalação elétrica simples

- Fonte de alimentação da eletrônica do tipo chaveada com filtro EMC (110 a 240 V CA)

FICHA TÉCNICA:

Marca: Weg

Referência Weg: SSW070255T5SH2Z

Código Weg: 11043355

Descrição do produto: Soft Starter SSW07

Tensão de alimentação: 220 a 575V

Corrente nominal: 255A

Tamanho: 4

Grau de proteção: IP00

Dimensões (mm):

Altura: 331

Largura: 227

Profundidade: 242

Regime de partida: AC-53b 3-30:330

Regime de partida (com kit de ventilação): Não

Padrão (3 cabos): Sim

Dentro do delta (6 cabos): Não

SoftPLC (programação em ladder): Não

Rampa de tensão: Sim

Rampa de tensão e limite de corrente: Não

Limite de corrente: Sim

Rampa de limitação de corrente: Programável via opcional

Controle de bombas: Programável via opcional

Controle de torque: Não

Partida direta (D.O.L.): Programável via opcional

Certificações do produto: UL, CE, CS, IRAM e C-TICK

Parametrização via trimpots e dip switches: Sim

Parametrização via software: Superdrive G2

APLICAÇÕES:

Desenvolvidas para uso industrial ou profissional, as soft-starters SSW07 e SSW08 possuem bypass incorporado, contribuindo assim para o aumento da vida útil do acionamento, otimização de espaço e menor dissipação de calor em painéis elétricos.

As soft-starters SSW07 e SSW08 são equipadas com as mesmas funcionalidades, sendo que a SSW07 possui controle de três fases do motor e é recomendada para acionamento de cargas pesadas, enquanto a SSW08 possui controle de duas fases do motor e é recomendada para cargas leves a moderadas.

O controle da tensão em três fases na SSW07 permite que ela seja utilizada em aplicações consideradas pesadas, como bombas centrífugas, alternativas (saneamento, irrigação e petróleo), ventiladores, exaustores, sopradores, compressores de ar, refrigeração (parafuso e pistão), misturadores, aeradores, centrífugas, britadores, moedores, picadores de madeira, refinadores de papel, fornos rotativos, serras e plainas (madeira), moinhos (bolas e martelo) e transportadores de carga.

PRINCIPAIS CARACTERÍSTICAS:

By-pass incorporado

Elevado regime de partidas

Controle total nas três fases

Proteção do motor e da chave incorporada

Função "Kick-Start" para partidas com elevado atrito estático

Operação em ambientes de até 55 °C

Pesos e dimensões extremamente reduzidas

IHM local ou remota (opcional)

Entrada para PTC do motor (opcional)

Comunicação Profibus DP, DeviceNet, RS232 e RS485 (opcional)
