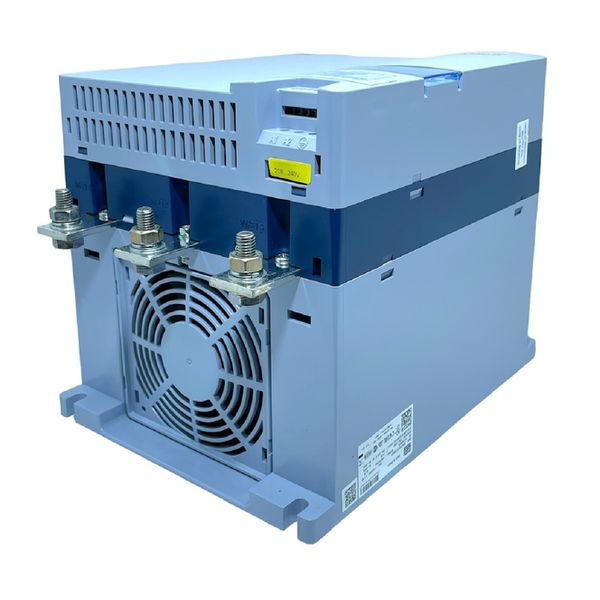

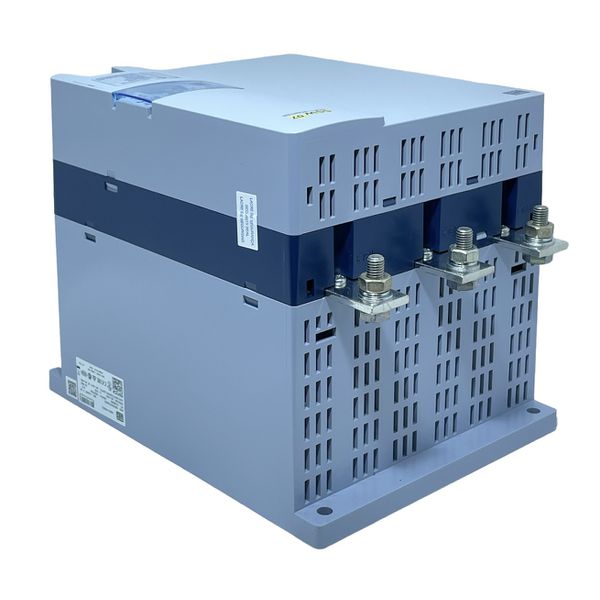

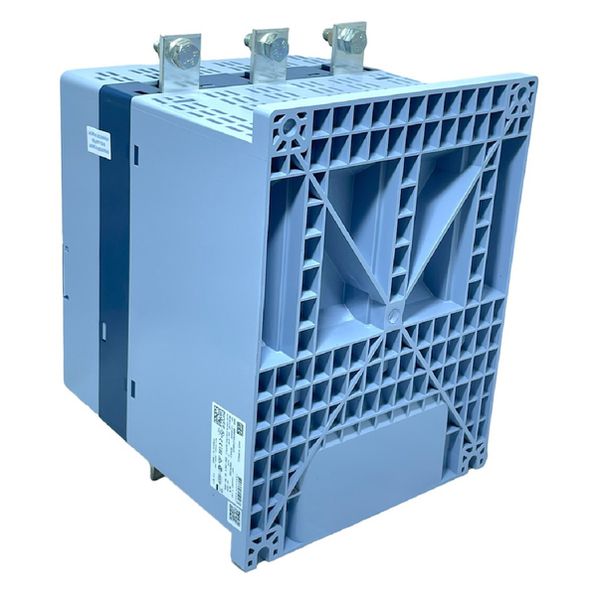

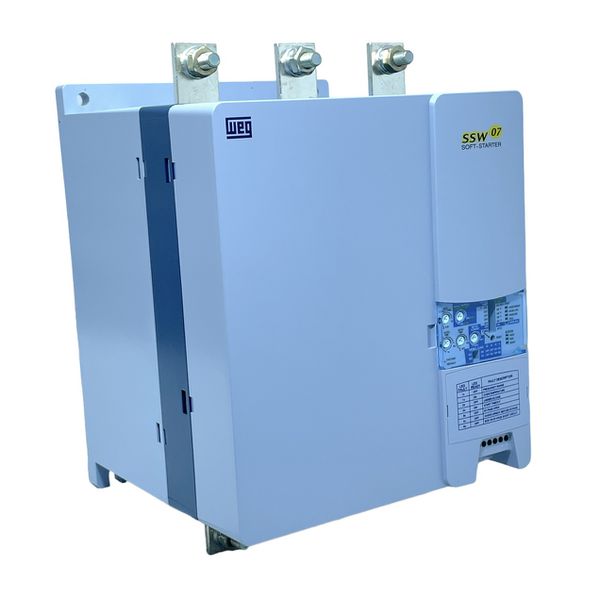

Chave de Partida Soft Starter Weg 312A SSW07 220/575V S/ IHM

Proteção e Eficiência para a Sua Aplicação.

Soft-Starter WEG são chaves de partida estática, destinadas à aceleração, desaceleração e proteção de motores de indução trifásicos. O controle da tensão aplicada ao motor, mediante o ajuste do ângulo de disparo dos tiristores, permite obter partidas e paradas suaves.

Com o ajuste adequado das variáveis, o torque produzido é ajustado à necessidade da carga, garantindo, desta forma, que a corrente solicitada seja a mínima necessária para a partida.
Proteção e Eficiência para a Sua Aplicação.

Soft-Starter WEG são chaves de partida estática, destinadas à aceleração, desaceleração e proteção de motores de indução trifásicos. O controle da tensão aplicada ao motor, mediante o ajuste do ângulo de disparo dos tiristores, permite obter partidas e paradas suaves.

Com o ajuste adequado das variáveis, o torque produzido é ajustado à necessidade da carga, garantindo, desta forma, que a corrente solicitada seja a mínima necessária para a partida.

Desenvolvidas para uso industrial ou profissional, as soft-starters SSW07 possuem bypass incorporado, contribuindo assim para o aumento da vida útil do acionamento, otimização de espaço e menor dissipação de calor em painéis elétricos.

FICHA TÉCNICA:

Marca: Weg
Código Weg: 11043357
Referência Weg: SSW070312T5SH2Z
Descrição do produto: Soft Starter Chave de Partida
Linha: SSW07

Tensão de alimentação: 220 a 575Vca
Corrente nominal: 312A
Grau de proteção: IP00

Tamanho: 4
Regime de partida: AC-53b 3-30:330
Regime de partida (com kit de ventilação): Não

Padrão (3 cabos): Sim
Dentro do delta (6 cabos): Não
SoftPLC (programação em ladder): Não

Rampa de tensão: Sim
Rampa de tensão e limite de corrente: Não
Rampa de limitação de corrente: Programável via opcional

Limite de corrente: Sim
Controle de torque: Não
Controle de bombas: Programável via opcional
Partida direta (D.O.L.): Programável via opcional

Certificações do produto: UL, CE, CS, IRAM e C-TICK
Parametrização via trimpots e dip switches: Sim
Parametrização via software: Superdrive G2

Dimensões:
Altura: 331mm
Largura: 227mm
Profundidade: 242mm

PRINCIPAIS CARACTERÍSTICAS:

- By-pass incorporado
- Elevado regime de partidas
- Controle total nas três fases
- Proteção do motor e da chave incorporada
- Função "Kick-Start" para partidas com elevado atrito estático
- Operação em ambientes de até 55 °C
- Pesos e dimensões extremamente reduzidas
- IHM local ou remota (opcional)
- Entrada para PTC do motor (opcional)
- Comunicação Profibus DP, DeviceNet, RS232 e RS485 (opcional)

APLICAÇÕES:

As soft-starters SSW07 e SSW08 são equipadas com as mesmas funcionalidades, sendo que a SSW07 possui controle de três fases do motor e é recomendada para acionamento de cargas pesadas, enquanto a SSW08 possui controle de duas fases do motor e é recomendada para cargas leves a moderadas.

FICHA TÉCNICA:

Marca: Weg
Código Weg: 11043357
Referência Weg: SSW070312T5SH2Z
Descrição do produto: Soft Starter Chave de Partida
Linha: SSW07

Tensão de alimentação: 220 a 575Vca
Corrente nominal: 312A
Grau de proteção: IP00

Tamanho: 4
Regime de partida: AC-53b 3-30:330
Regime de partida (com kit de ventilação): Não

Padrão (3 cabos): Sim
Dentro do delta (6 cabos): Não
SoftPLC (programação em ladder): Não

Rampa de tensão: Sim
Rampa de tensão e limite de corrente: Não
Rampa de limitação de corrente: Programável via opcional

Limite de corrente: Sim
Controle de torque: Não
Controle de bombas: Programável via opcional
Partida direta (D.O.L.): Programável via opcional

Certificações do produto: UL, CE, CS, IRAM e C-TICK
Parametrização via trimpots e dip switches: Sim
Parametrização via software: Superdrive G2

Dimensões:
Altura: 331mm
Largura: 227mm
Profundidade: 242mm

PRINCIPAIS CARACTERÍSTICAS:

- By-pass incorporado
- Elevado regime de partidas
- Controle total nas três fases
- Proteção do motor e da chave incorporada
- Função "Kick-Start" para partidas com elevado atrito estático
- Operação em ambientes de até 55 °C
- Pesos e dimensões extremamente reduzidas
- IHM local ou remota (opcional)
- Entrada para PTC do motor (opcional)
- Comunicação Profibus DP, DeviceNet, RS232 e RS485 (opcional)

APLICAÇÕES:

As soft-starters SSW07 e SSW08 são equipadas com as mesmas funcionalidades, sendo que a SSW07 possui controle de três fases do motor e é recomendada para acionamento de cargas pesadas, enquanto a SSW08 possui controle de duas fases do motor e é recomendada para cargas leves a moderadas.

O controle da tensão em três fases na SSW07 permite que ela seja utilizada em aplicações consideradas pesadas, como bombas centrífugas, alternativas (saneamento, irrigação e petróleo), ventiladores, exaustores, sopradores, compressores de ar, refrigeração (parafuso e pistão), misturadores, aeradores, centrífugas, britadores, moedores, picadores de madeira, refinadores de papel, fornos rotativos, serras e plainas (madeira), moinhos (bolas e martelo) e transportadores de carga.
