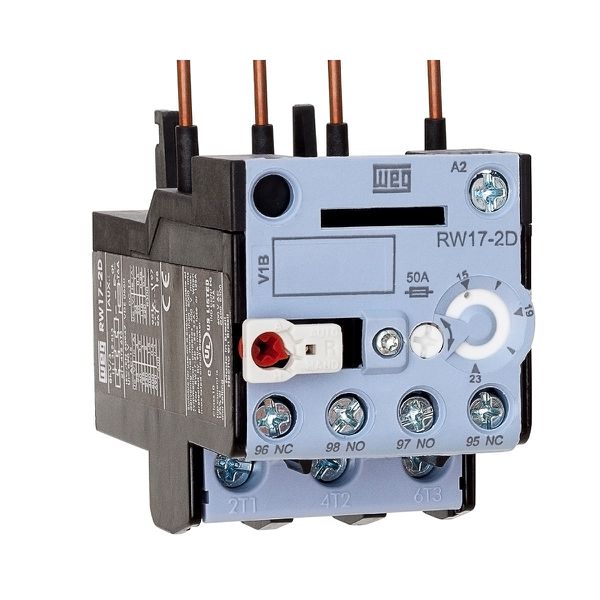

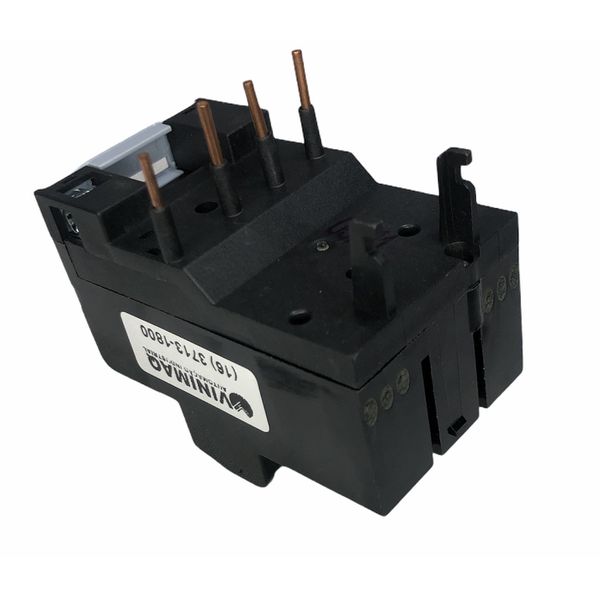

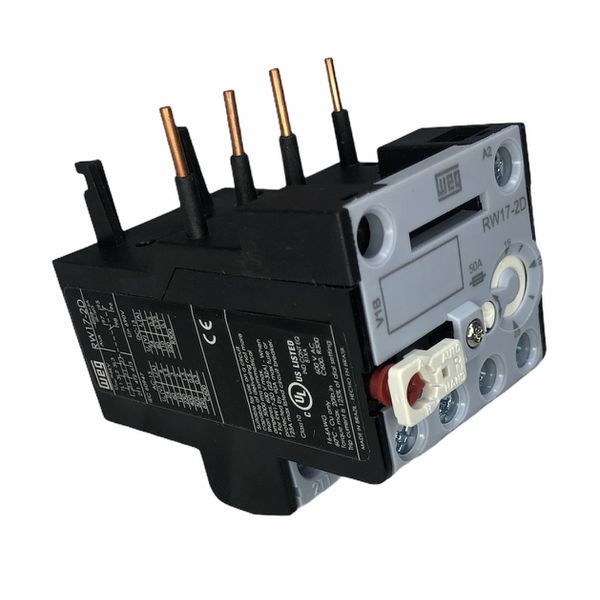

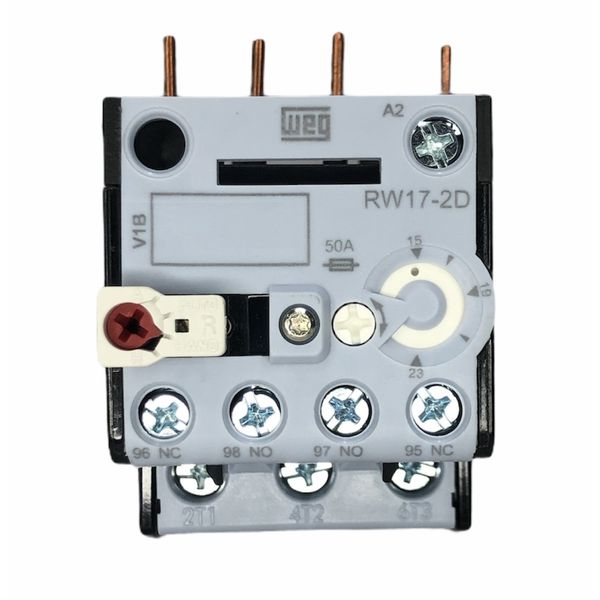

Rele De Sobrecarga Mini 15-23a Weg Rw17-2d3-u023

O Relé Térmico, em geral, é um dispositivo eletromecânico destinado a proteção de motores elétricos contra o sobreaquecimento ou falta de fase.

O funcionamento desse dispositivo se baseia na deformação de uma lâmina bi metálica, ao sofrer uma sobrecarga de corrente, a mesma se deforma diferentemente nos dois metais, fazendo com que o contato mecânico abra o circuito elétrico sequente, efetuando assim a proteção dos equipamentos elétricos.

O Relé Térmico Weg, da linha RW, oferece alta tecnologia, representando para o usuário maior segurança e facilidade de instalação.

APLICAÇÕES:

Recomendável para a proteção contra sobreaquecimentos e faltas de fase em motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.

FICHA TÉCNICA:

Marca: Weg

Código Weg: 10452213

Referência Weg: RW27-1D3-U004

Descrição do produto: Rele de sobrecarga

Tensão Máxima de Operação dos Contatos Principais: 690V

Faixa de Ajuste da Corrente de Operação: 2,8-4A

Tipo de Montagem: Montagem Direta

Contatores Compatíveis Weg: CWM9 até CWM40

Número de Contatos Principais: 3

Número de Contatos Auxiliares:

1NA – 1 contato normalmente aberto

1NF – 1 contato normalmente fechado

Classe de Disparo Térmico (Recomendável):

Classe 10 - motores com partidas de até 10 segundos

Sensibilidade Contra Falta de Fase:

Quando dois polos do relé possuírem sobrecargas de 15%, e um dos polos zero de corrente, o relé de sobrecarga deverá desarmar em menos de 2 horas

Botões de Configuração:

O relé possui um botão de Reset e na mesma tecla 4 funções sendo:

A - Função somente de rearme automático. A função stop/teste não é permitida

AUTO - Função de rearme automático e função stop/teste

HAND - Função de rearme manual e função stop/teste

H - Função somente de rearme manual. A função stop/teste não é permitida

Grau de proteção:

Terminais Principais – IP10

Contato Auxiliares – IP10
