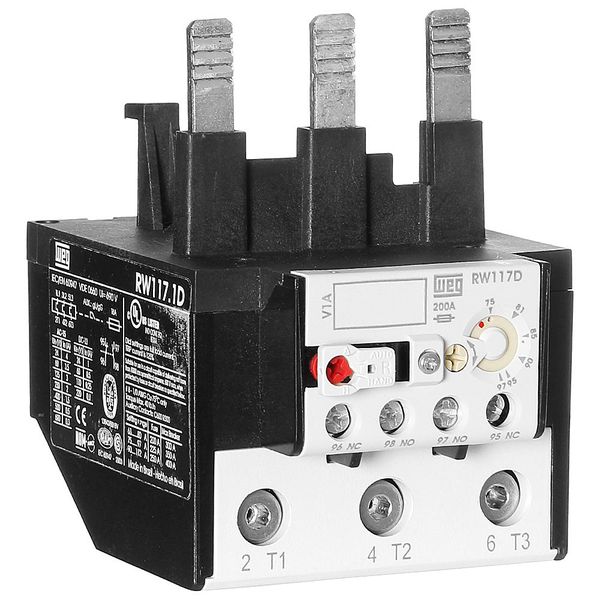

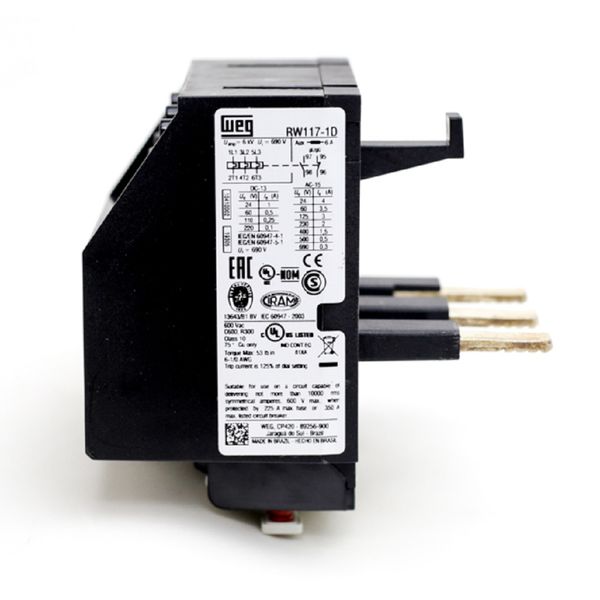

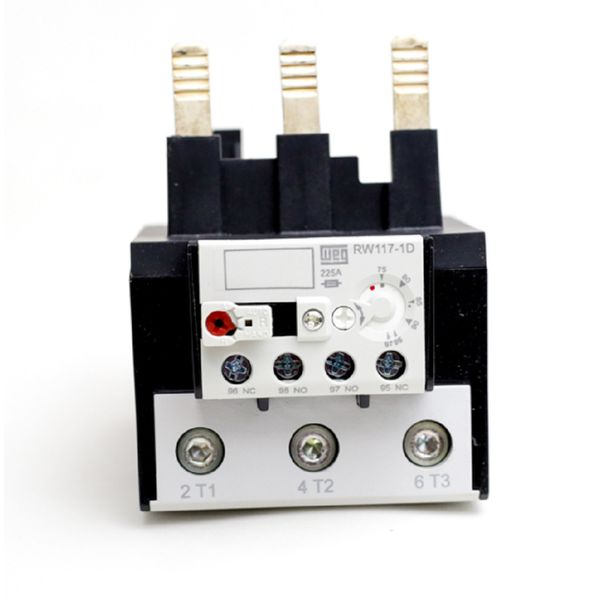

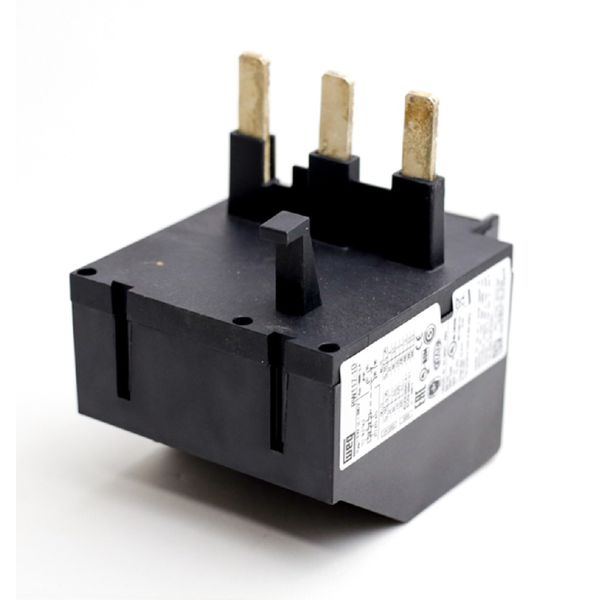

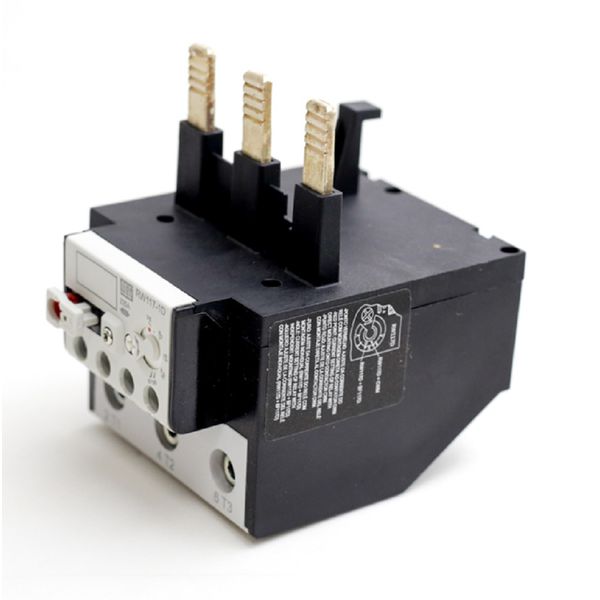

Rele De Sobrecarga 75-97a Weg Rw117-1d3-u097

O Relé Térmico, em geral, é um dispositivo eletromecânico destinado a proteção de motores elétricos contra o sobreaquecimento ou falta de fase.

O funcionamento desse dispositivo se baseia na deformação de uma lâmina bi metálica, ao sofrer uma sobrecarga de corrente, a mesma se deforma diferentemente nos dois metais, fazendo com que o contato mecânico abra o circuito elétrico sequente, efetuando assim a proteção dos equipamentos elétricos.

O Relé Térmico Weg, da linha RW, oferece alta tecnologia, representando para o usuário maior segurança e facilidade de instalação.

APLICAÇÕES:

Recomendável para a proteção contra sobreaquecimentos e faltas de fase em motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.

FICHA TÉCNICA:

Marca: Weg
Código Weg: 10410002
Referência Weg: RW117-1D3-U097
Descrição do produto: Rele de Sobrecarga

Tensão Máxima de Operação dos Contatos Principais: 690V
Faixa de Ajuste da Corrente de Operação: 75-97A
Tipo de Montagem: Montagem em Separado ou Através de Garras
Contatores Compatíveis Weg: CWM95 Até CWM105

Número de Contatos Principais: 3
Número de Contatos Auxiliares:
1NA – 1 contato normalmente aberto
1NF – 1 contato normalmente fechado

Classe de Disparo Térmico (Recomendável):
Classe 10 - motores com partidas de até 10 segundos

Sensibilidade Contra Falta de Fase:
Quando dois polos do relé possuírem sobrecargas de 15%, e um dos polos zero de corrente, o relé de sobrecarga deverá desarmar em menos de 2 horas

Botões de Configuração:
O relé possui um botão de Reset e na mesma tecla 4 funções sendo:
A - Função somente de rearme automático. A função stop/teste não é permitida
AUTO - Função de rearme automático e função stop/teste
HAND - Função de rearme manual e função stop/teste
H - Função somente de rearme manual. A função stop/teste não é permitida

Grau de proteção:
Terminais Principais – IP10
Contato Auxiliares – IP10
