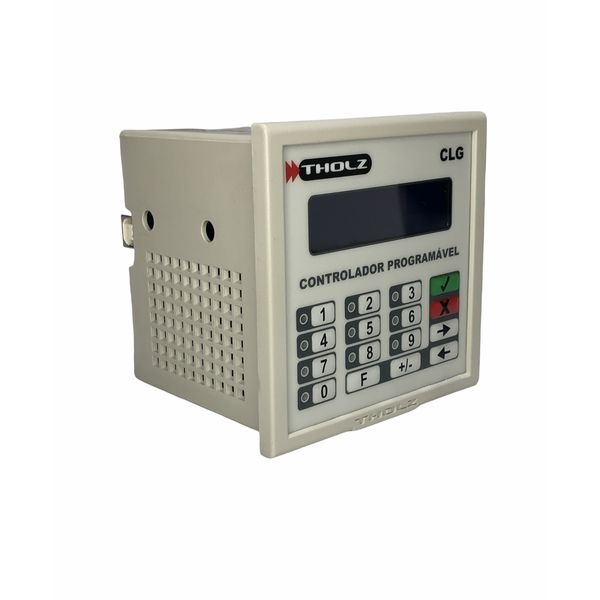

CLP Controlador Lógico Programável Tholz CLG535 / 24v 8ED 4EA 8SD 2SA

CLP Controlador Lógico Programável Tholz CLG535 / 24v 8ED 4EA 8SD 2SA

Marca: THOLZ
Ref.: 10092

star_outline star_outline star_outline star_outline star_outline Avaliar este produto

Adicionar a lista de desejos

O CLG535R é um controlador programável que integra os principais recursos empregados em uma automação industrial

Lamentamos mas este produto está esgotado

Clique abaixo para ser informado quando o produto estiver disponível

Compre pelo Whatsapp

DETALHES DO PRODUTO

O CLP NÃO ACOMPANHA O CABO DE PROGRAMAÇÃO.
CARACTERÍSTICAS DE HARDWARE
– Alimentação entrada: 24Vcc.
Tolerância: ± 10%.
Consumo máximo: 500mA.

– Saídas de relé: 8
Capacidade: 2A/250Vca.

– Saídas de transistor: 2
Tipo: Coletor aberto NPN.
Capacidade: 24Vcc/20mA.

– Faixa Saída analógica tensão: 0 a 10Vcc.
Resolução: 10 bits (1023 valores).
Impedância mínima da carga: 100KO.

– Saída analógica corrente
Faixa: 4-20mA.
Resolução: 10 bits (1023 valores).
Impedância máxima da carga: 500O.

– Entradas digitais: 8
Tipo: NPN / PNP conforme configuração, dividida em 2 grupos de 4 entradas.
Impedância de entrada: 8.8KO.

– Entradas analógicas: 4
Tipo: configurável, termopar J, termopar K, 4-20mA e 0-10Vcc.
Faixa: Termopar J: -50 a 760ºC, resolução 1ºC.
Termopar K: -50 a 1370ºC, resolução 1ºC.
Corrente: 4-20mA, resolução 10 bits (1023 valores), impedância 150O.
Tensão: 0-10Vcc, resolução 10 bits (1023 valores), impedância > 1MO.
Obs.: Tempo de amostragem conforme selecionado nas configurações do controlador através do software de programação.

– Led´s: 10
Cor: Azul, média intensidade.

- Display tipo: LCD caractere, 16x2.
Cor: Fundo azul, caracteres em branco.

CARACTERÍSTICAS DE SOFTWARE:
– Temporizadores
Quantidade: 32.
Tipo: ao pulso, retardo para ligar, retardo para desligar.
Limite máximo de tempo: 32767 (tempo total = tempo x escala).
Escalas: 10ms, 100ms, 1s e 10s.

– Contadores
Quantidade: 32.
Limite máximo de contagem: 32767.

- Contadores Rápidos
Quantidade: 2.
Limite máximo de contagem: 32767.
Freqüência máxima de contagem: 5 Khz.
Obs.:Os contadores rápidos estão vinculados as entradas digitais 1 e 2.

- Comparadores
Quantidade: 32.
Tipos de comparação: menor, menor ou igual, igual, maior e maior ou igual.

– Contatos Auxiliares
Quantidade: 32.

– Controle de temperatura
Quantidade: 8.
Tipo: controle proporcional, controle percentual.
Obs.: Este controlador dispõe de quatro entradas analógicas.

– Relógio (RTC – Real Time Clock)
Quantidade: 4, dia da semana e horário.
Eventos: cada relógio dispõe de quatro eventos, onde é permitido ajustar o dia da semana e o horário do evento.
Obs.: O relógio possui uma bateria interna para manutenção da hora e dia da semana mesmo na falta de energia. A sua vida útil é estimada em 10 anos.

– Telas IHM
Quantidade: 32.
Obs.: Em cada tela IHM poderão ser exibidas simultaneamente quatro variáveis.

– Configuração de parâmetros
O controlador possui acesso aos parâmetros de configuração, dispondo de um menu com acesso ao ajuste das principais variáveis. O texto de descrição de cada parâmetro pode ser alterado pelo usuário.

DIMENSÕES
* Peso aproximado: 280g.
* Dimensões: 98 x 98 x 104 mm.
* Recorte no painel: 91 x 91 mm
Clp Controlador Lógico Programável - CLG535 / 24vcc Tholz 8ED 4EA 8SD 2SA 96x96mm

O CLG535R é um controlador programável que integra os principais recursos empregados em uma automação industrial. Dispõe integrado de IHM (interface homem máquina) contemplada por um teclado numérico, tecla de função e display de LCD 16x2 tipo caractere. A sua programação é realizada via linguagem ladder com software totalmente em português, simples e intuitivo, que está disponível gratuitamente para download no site da Tholz. O cabo para programação é do tipo USB 2.0 com conexão A/B, compatível com impressoras comuns e deverá ser adquirido separadamente. As suas características permitem automatizar um grande número de aplicações, dispondo de diversos tipos de entradas e saídas, dimensional compacto e visual moderno, este se torna uma ótima solução para automatização de processos.
Este controlador é indicado para realizar pequenas e médias automações, como por exemplo, automatizar: máquinas para calçado, fornos, máquinas para lavanderia...

APRESENTAÇÃO:
1 – Display LCD. Interface com o usuário, apresenta informações/programação do processo.
2 – Leds. Indicação luminosa, definida conforme programação ladder.
3 – Teclado numérico. Utilizado para inserir valores na programação.
4 – Tecla de Função. Sua função é definida pelo usuário no programa Ladder.
5 – Tecla Sinal. Utilizado para inserir valores negativos na programação de parâmetros.
6 – Tecla Avanço. Utilizado para avanço de bloco/parâmetro de programação.
7 – Tecla Retrocesso. Utilizado para retrocesso de bloco/parâmetro de programação.
8 – Tecla Cancelar. Utilizado para retorno de nível de programação.
9 – Tecla Enter. Utilizado para acessar programação.
Obs.: Todas as teclas podem ser utilizadas no diagrama Ladder.
