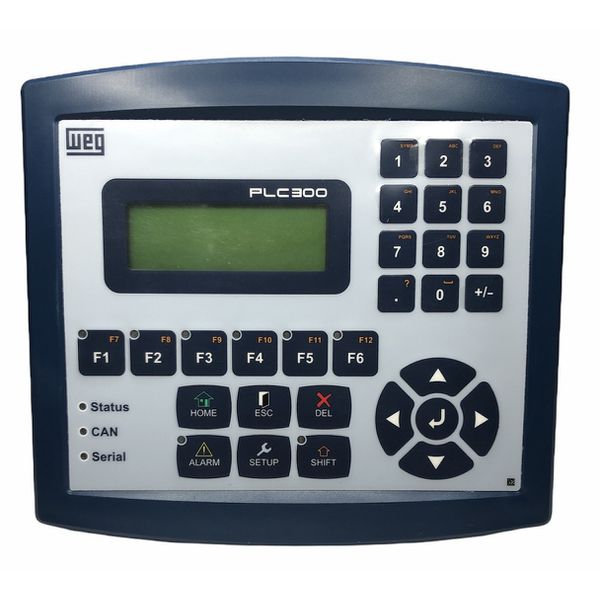

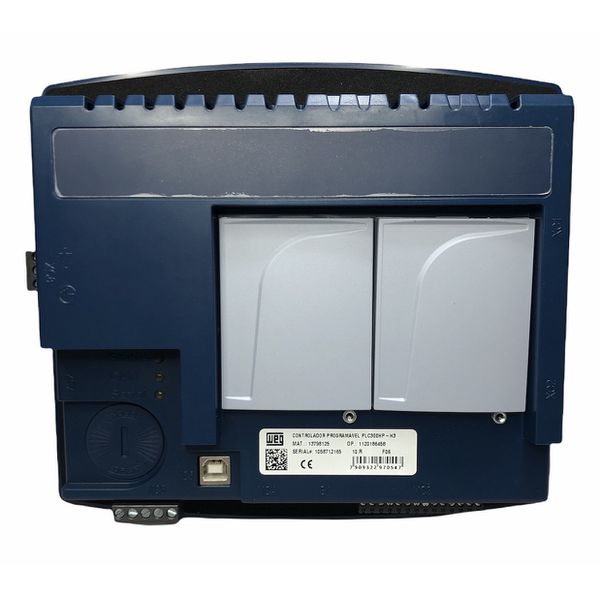

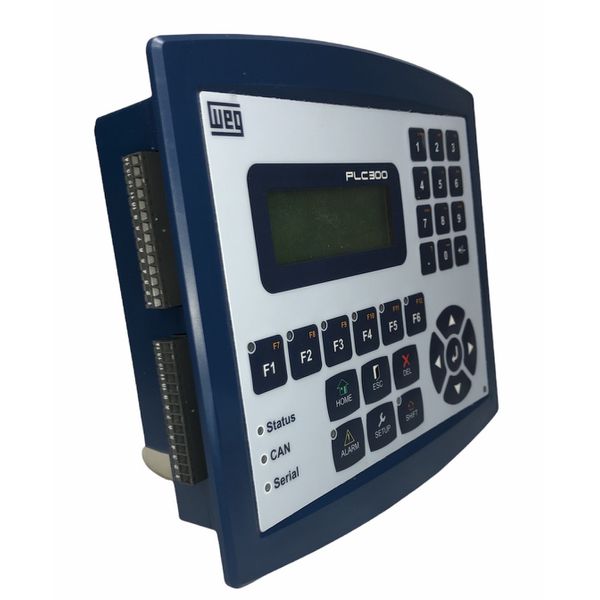

Controlador Lógico Programável Clp Weg 24vcc Plc300hp-h3

Marca: WEG
Ref.: 22731
Disponibilidade: Pronta Entrega

star_outline star_outline star_outline star_outline star_outline Avaliar este produto

Adicionar a lista de desejos

O PLC300 é um CLP desenvolvido para atender a necessidade de interface com o usuário em painéis e máquinas e ao mesmo tempo um completo CLP expansível.

TABELA DE TAMANHOS

R$ 7.020,25

R$ 6.669,24à vista

6x de R$ 1.170,04 sem juros

ou R$ 6.669,24 à vista no PIX

Quantidade:

Compre pelo Whatsapp

Calcular Prazos e Preços Não sei meu CEP

DETALHES DO PRODUTO

É um controlador lógico programável robusto e completo, desenvolvido para atender às necessidades no controle de máquinas e pequenos processos industriais.

Com seu tamanho compacto, possui excelente custo-benefício, é expansível e possui alta velocidade de processamento, além de grande capacidade de memória e 5 portas de comunicação incorporadas, possibilitando que o PLC300 seja mestre de redes como CANopen, Modbus-RTU e Ethernet Modbus-TCP/IP.

Principais características

10 entradas digitais e 1 analógica incorporada, 9 saídas digitais (sendo 1 rápida) e 1 analógica incorporada;

Possibilidade de expansão de I/O digital e analógico via rede CANOpen;

Módulos de expansão I/O do CFW11;

Entrada de encoder (100Khz) incorporada;

Interface de comunicação: Modbus-RTU (Mestre), CANOpen (Mestre);

Até 240 telas programadas pelo usuário;

Programado em linguagem ladder através do software gratuito WPS (WEG Programming Suite);

IHM frontal e possibilidade de customização da membrana;

Display traseiro para versão fundo de painel (modelos BP e BS);

Porta USB incorporada para comunicação com o computador;

Memória flash interna;

Monitoramento da tensão da bateria;

Porta Ethernet Modbus-TCP;

Entrada para cartão de memória (tipo SD Card);

Comunicação com a linha PWS de IHMs gráficas (3,3 a 15 pol).

Desempenho e flexibilidade

Dados Técnicos:

Marca: Weg

Referência Weg: PLC300HP-H3

Código Weg: 13798125

Alimentação

Tensão: 24 V cc +15%

Consumo em 24 V: 250 mA

Consumo aproximado de cada expansão: 30 mA

Temperatura de operação 0 °C até 50 °C

Grau de proteção IP65

Entradas digitais DI1 a DI10

Entradas bidirecionais

Máxima tensão de entrada: 30 V cc

Nível alto: Vin =10 V cc

Nível baixo: Vin =3 V cc

Consumo em 24 V: 10 mA

Frequência máxima DI1 a DI8: 4 kHz

Frequência máxima DI9 e DI10: 100 kHz

Tensão de isolação: 500 V

Tempo de atraso DI1 a DI8: 0?1: 20 µs; 1?0: 60 µs

Tempo de atraso DI9 e DI10: 0?1: 8 µs; 1?0: 32 µs

Saídas digitais DO1 a DO8

Tipo PNP

Tensão máxima em Vbb: 30 V cc

Corrente máxima de cada saída: 500 mA

Tempo de atraso DO1 a DO8: 0?1:40 µs; 1?0: 125 µs

Saída PWM DO9

Saída tipo push-pull

Tensão máxima: 30 V cc

Frequência máxima: 300 kHz

Para utilizar como PWM, a frequência máxima deve ser 50 kHz para que o duty-cycle seja correto

Entrada de Encoder

Frequência máxima: 100 kHz

Tensão de alimentação: 5 ou 12 V cc

Máxima corrente: 300 mA

Tempo de atualização das telas 100ms

Interface CANopen1)

Tensão de alimentação: 11 a 30 V cc

Consumo máximo em 24 V: 50 mA

Memória

Memória SRAM com bateria, capacidade de 1 MB

Até 512 telas programadas pelo usuário

Alocação dinâmica da área de aplicativo, marcadores, telas e alarmes

Ciclo de scan2)

142 µs/KB de programa (12 kB de tamanho ocupado)

1,7ms de ciclo de scan total

Certificação CE

O PLC300 é um CLP desenvolvido para atender a necessidade de interface com o usuário em painéis e máquinas e ao mesmo tempo um completo CLP expansível.

Possui alta velocidade de processamento, grande capacidade de memória, 5 portas de comunicação incorporadas e IHM (opcional).
