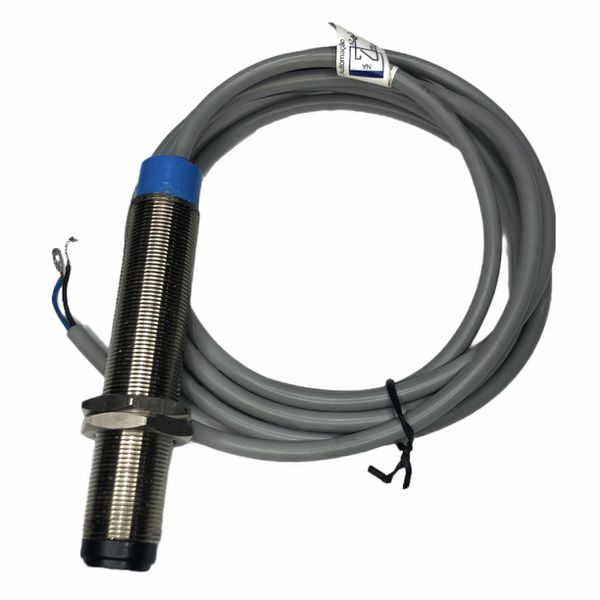

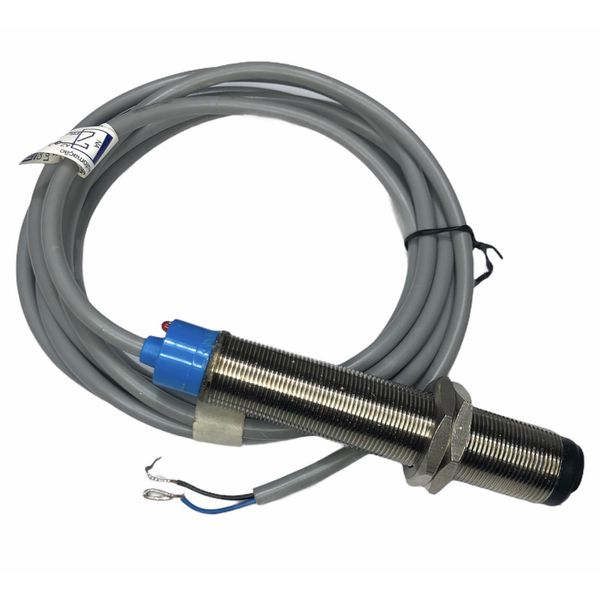

Sensor Fotoeletrico Retroreflexivel Weg SR1T-18G1WA 18mm 1NA 90-240VCA

Sensor Fotoeletrico Retroreflexivel Weg SR1T-18G1WA 18mm 1NA 90-240VCA

Marca: WEG
Ref.: 17300

star_outline star_outline star_outline star_outline star_outline Avaliar este produto

Adicionar a lista de desejos

A linha de sensores ópticos possui sensores de barreira (EO/RO), reflexivo (SR), difuso (SD) e por difração (SDF). O seu funcionamento baseia-se na emissão de um feixe de luz, que é recebido por um elemento foto-sensível.

Lamentamos mas este produto está esgotado

Clique abaixo para ser informado quando o produto estiver disponível

Compre pelo Whatsapp

DETALHES DO PRODUTO

Como os sensores emitem uma luz invisível, podem ser utilizados ilimitadamente em sistemas de alarme (ambientes internos ou externos), formando uma barreira invisível que ao ser interrompida, pode acionar diversos sistemas de comando. Também podem ser utilizados na contagem e detecção de peças.

Linha de Sensores Ópticos

A linha de sensores ópticos possui sensores de barreira (EO/RO), reflexivo (SR), difuso (SD) e por difração (SDF).

O seu funcionamento baseia-se na emissão de um feixe de luz, que é recebido por um elemento foto-sensível.

Funcionamento

A interrupção ou incidência de um feixe luminoso sobre um foto-receptor, provoca uma comutação eletrônica.

A emissão de luz é invisível, proveniente da emissão de raios infravermelhos. Para conseguir uma máxima eficiência e potência, a emissão de luz infravermelha é modulada ou pulsada com uma frequência próxima de 1,5 kHz, que será interpretada por um receptor óptico sintonizado nesta mesma frequência, imunizando o sistema totalmente da recepção da iluminação ambiente ou raios luminosos

estranhos.

Os modelos SR (reflexivos) ou SD (difusos) são comumente utilizados onde um espelho ou a própria peça a ser detectada reflete os raios infravermelhos, desde que as peças não tenham suas superfícies opacas. Os sensores SR também podem ser utilizados em locais onde a instalação de um sistema convencional por barreira é de difícil ajuste ou acesso. Pode-se ainda formar uma barreira de luz infravermelha com um sistema reflexivo, usando um espelho prismático especial, alinhado com o sensor, desta forma o sensor terá seu alcance ampliado e caso a barreira entre sensor e espelho seja bloqueada, a irradiação de luz é interrompida, ocorrendo uma comutação eletrônica. Os sensores ópticos pelo sistema de barreira (EO/RO) possuem um alcance maior que os reflexivos, chegando a lances de até 30 metros, enquanto os reflexivos e por difusão a 5 metros. Não é aconselhada a utilização de sistemas

reflexivos em alarmes, pois poderão ser facilmente burlados com a colocação de um espelho na frente do sensor em qualquer ponto de alcance do feixe.

Instalação

Deve-se ter atenção especial para que raios de luz de muita intensidade, tais como holofotes, raios solares, flashes, etc., não incidam diretamente sobre o receptor.

EO / RO - Sistema por Barreira É formado por dois sensores ópticos alinhados: o dispositivo emissor de luz (EO) colocado rontalmente e alinhado ao dispositivo receptor (RO).

SR - Sistema Reflexivo É formado pelo dispositivo emissor de luz e receptor montados no mesmo conjunto. Neste caso o feixe de luz

emitido é refletido em uma superfície refletora e retorna ao ponto de origem, atingindo o receptor que está ao lado do emissor.

SD - Sistema por Difusão os elementos de emissão e recepção infravermelho estão montados justapostos em um mesmo conjunto óptico, direcionados para a face sensível do sensor. Os raios infravermelhos emitidos pelo transmissor, refletem sobre a

superfície de um objeto e retornam em direção do receptor, a uma distância determinada (distância de comutação) que provoca o chaveamento eletrônico, desde que o objeto possua uma superfície não totalmente fosca.

SDF - Sistema por Difração os elementos de emissão e recepção infravermelho estão montados justapostos em um mesmo conjunto óptico, direcionados para um prisma cristalino na face sensível do sensor. Os raios infravermelhos emitidos pelo transmissor, refletem sobre a superfície do prisma e retornam em direção ao receptor. Quando este prisma é mergulhado em qualquer líquido translúcido, os raios infravermelhos se dispersam, desviando assim a sua trajetória, ocasionando uma comutação eletrônica.

Marca: Weg

Cód. Weg: 12369417

Ref. Weg: SR1T-18G1WA

Alimentação: 90-240VCA

Diâmetro: 18mm

Corpo: Metálico

Contato: 1NA.

Frequência de chaveamento: 10Hz

Distância de comutação máxima: 1MT.

Com Ajuste de Sensibilidade: 2 Fios.
