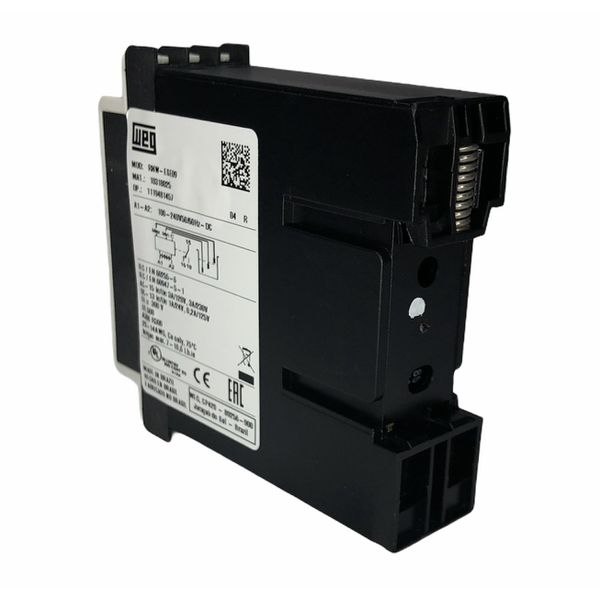

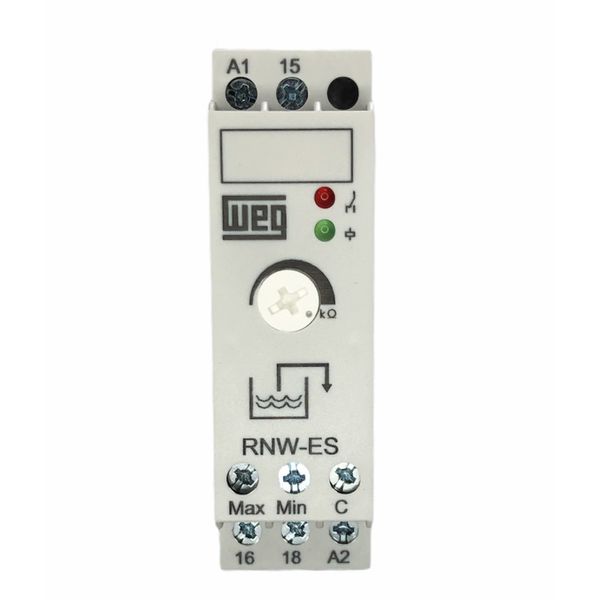

Rele Controle De Nivel Tipo Esvaziamento Weg 100-240vca/vcc
- Marca: WEG
- Ref.: 07960
- Disponibilidade: Pronta Entrega
É baseado na medição da resistência elétrica do líquido do reservatório através de um conjunto de eletrodos submersos, que funcionam como sensores de presença / ausência de líquido.
TABELA DE TAMANHOS
R$ 218,55
R$ 218.55
6x de R$ 36,43 sem juros
ou R$ 207,62 à vista no PIX
Calcular Prazos e Preços Não sei meu CEP
DETALHES DO PRODUTO
Os relés de controle de nível RNW são dispositivos eletrônicos de controle que permitem o monitoramento e a regulagem automática do nível de líquidos condutivos (não explosivos) através de eletrodos submersos.
Projetados de acordo com as normas internacionais, os relés de controle de nível RNW possuem seletor frontal que permite ajustar o circuito eletrônico à resistividade do líquido.
Monitoramento e regulagem automática do nível de líquidos condutores de corrente elétrica
Função de enchimento (EN) e esvaziamento (ES)
Ajuste de sensibilidade através de seletores externos
Aplicações:
Prevenção de funcionamento a seco de bombas
Proteção contra transbordamento do tanque de enchimento
Acionamento de solenóides, alarmes (sonoros ou luminosos)
Automação de processos em geral
Os eletrodos devem ser instalados no RNW e fixados no reservatório de acordo com os níveis desejados para controle, mínimo ou máximo, sendo que o eletrodo de referência deve ser posicionado na parte inferior, abaixo dos demais eletrodos.
Os eletrodos estão disponíveis em 2 modelos, em haste (EHW) ou pêndulo (EPW).
Quando utilizado tanque metálico este pode substituir o eletrodo referência.
É baseado na medição da resistência elétrica do líquido do reservatório através de um conjunto de eletrodos submersos, que funcionam como sensores de presença / ausência de líquido.
Quando o sistema for energizado uma tensão alternada1) é aplicada no eletrodo de referência, assim que o líquido entra em contato com os eletrodos é estabelecido um caminho para a circulação de corrente elétrica entre eles.
Um circuito eletrônico compara a corrente e, conforme o modelo escolhido, realiza a lógica que comuta os contatos de saída
A resistividade pode variar, conforme o líquido e a posição de instalação dos eletrodos.
Para adequar o circuito eletrônico do RNW ao líquido utilizado, a sensibilidade deve ser ajustada através do seletor frontal, que tem uma escala graduada (k?).
O ajuste de sensibilidade deve ser feito com todos os eletrodos submersos no líquido do reservatório e o seletor deve estar posicionado no seu limite anti-horário (o de menor resistência). Com o relé energizado o seletor deve ser girado no sentido horário (o de maior resistência) até que a saída do relé comute seus contatos e o LED vermelho mude de status.
Para confirmar o ajuste o eletrodo de referência deve ser desconectado e logo em seguida conectado novamente. O RNW deve voltar ao seu status anterior a desenergização e assim estará ajustado ao ponto ideal de sensibilidade. Caso isso não ocorra, todo o procedimento de ajuste deverá ser feito novamente.
Dados Técnicos
Marca: Weg
Código Weg: 10318025
Referência Weg: RNW-ES-E09
Tensão de alimentação (Us) A1-A2: 100-240Vca (50/60 Hz) / Vcc
Faixa de operação: 0,85 a 1,1 x Us
Tensão nominal de isolação (Ui): 300V
Frequência: 50/60Hz
Consumo máximo: 2 / 1 VA/W
Saídas:
Contatos 15 - 16 / 18 1 SPDT
Capacidade dos contatos de saída (Ie): AC-12 (resistivo) em 250Vca - 5A
Corrente térmica nominal (lth):
10 A para CA
1 A para CC
Fusível (classe gL / gG): 4A
Vida mecânica: 30 x 106 manobras
Características:
Temperatura ambiente permitidas:
- Em operação -5 a +60 °C
- Armazenado -40 a +85 °C
Grau de proteção: Invólucro IP20 / Terminais IP20
Posição de montagem: Qualquer
Ajuste da sensibilidade: 0 a 100 kO
Sensores:
Tensão no eletrodo: 7Vca
Corrente do eletrodo: 0,05mA
Comprimento máximo do cabo do sensor: 100 m (máxima capacitância do cabo 2,2 nF)1)
Temperatura de operação do sensor:
Haste: 0 a + 260 ºC
Pêndulo: 0 a + 60 ºC
Pressão admissível no sensor:
Haste: 3kgf / cm²
Pêndulo: -
Certificações:
Comunidade Europeia
Canadá e EUA Todos os modelos
