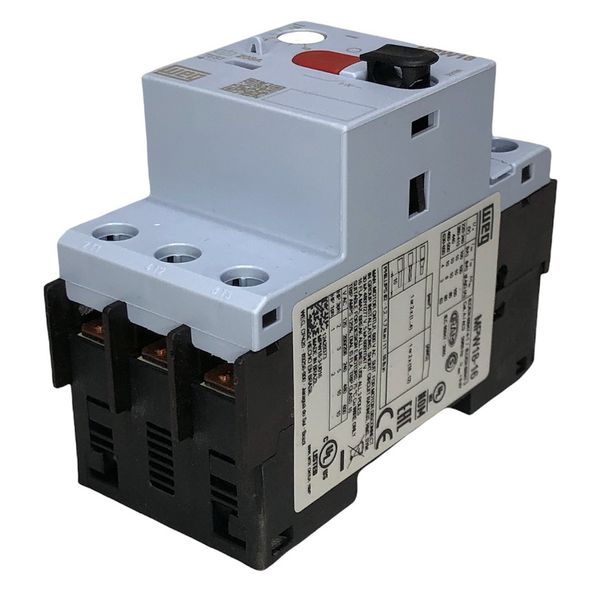

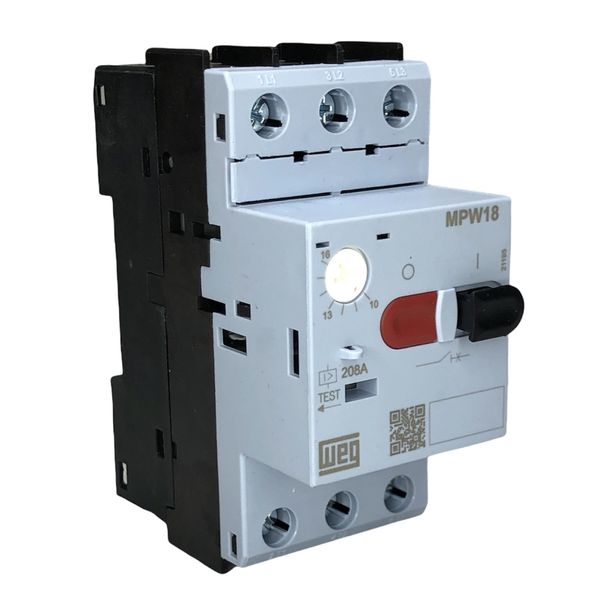

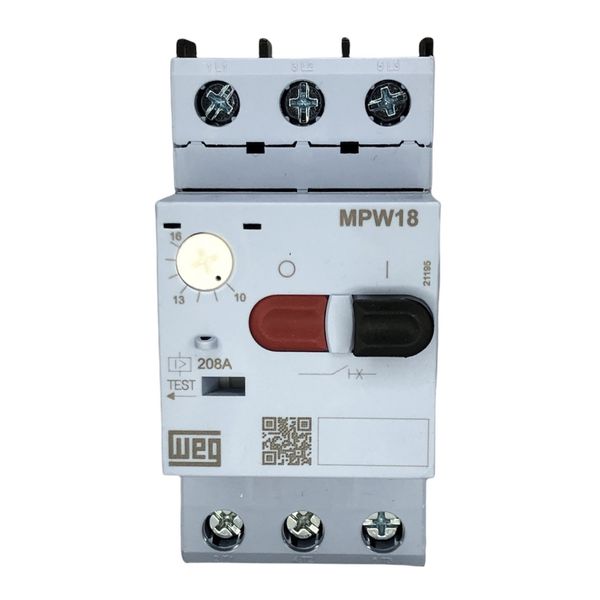

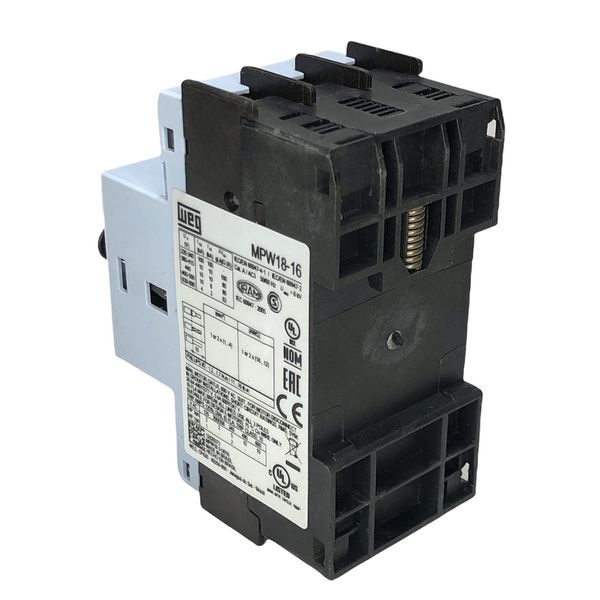

Disjuntor Motor 18A Weg MPW18-3-U016 Faixa Ajustavel 10-16A

O Disjuntor Motor é um dispositivos que faz o seccionamento e a proteção de motores elétricos contra curtos circuitos e sobrecargas. A principal característica deste dispositivo acontece no momento de sua abertura em condições anormais de corrente, em caso de curto circuito ou sobrecarga do motor, o Disjuntor Motor consegue realizar a abertura sem danificar seus componentes internos, o arco elétrico formado no momento da abertura do Disjuntor é extinto em sua câmera de extinção.

Entretanto, a maior vantagem da sua atuação é a tolerância a elevadas sobre correntes momentâneas, tornando possível a partida de um motor elétrico em tensão plena. Contudo, os Disjuntores Motores Weg, da linha MPW, oferece alta tecnologia, suportando curto circuitos fixos no valor de 13 vezes a corrente nominal máxima do disjuntor, além de proporcionar ao usuário fácil instalação.

APLICAÇÕES:

 Recomendável para o seccionamento proteção contra sobreaquecimentos e curto circuitos em motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.

 Os conectores trifásicos ECCMP permitem o acoplamento direto dos disjuntores-motores MPW18...40 aos minicontatores CW07/CWC07...25 e contatores CWM9...32/CWB9...38.

Marca: Weg

Cód. Weg: 12429373

Ref. Weg: MPW18-3-U016

Corrente Nominal Máxima Inmax (Ie): 18 A

Faixa de ajuste da corrente: 0,63-1 A

Número de polos: 3

Curto-Circuito Instantâneo: 13 x Iemax

Tensão de trabalho Ue: 690 V

Frequência de trabalho: 50/60 Hz

Tensão de isolação Ui: 690 V

Tensão de impulso nominal suportável Uimp: 6 kV

Categoria de utilização - IEC 60 947-2 (Disjuntor-motor): A

Categoria de utilização - IEC 60 947-4-1 (Partida de Motores): AC-3

Teste de Trip: Sim

Proteção de sobrecarga: Sim

Sensibilidade à falta de fase: Sim

Indicação de Trip: Não

Classe de disparo: 10

Máxima frequência de manobra (man./h): 15

Grau de proteção: IP20
