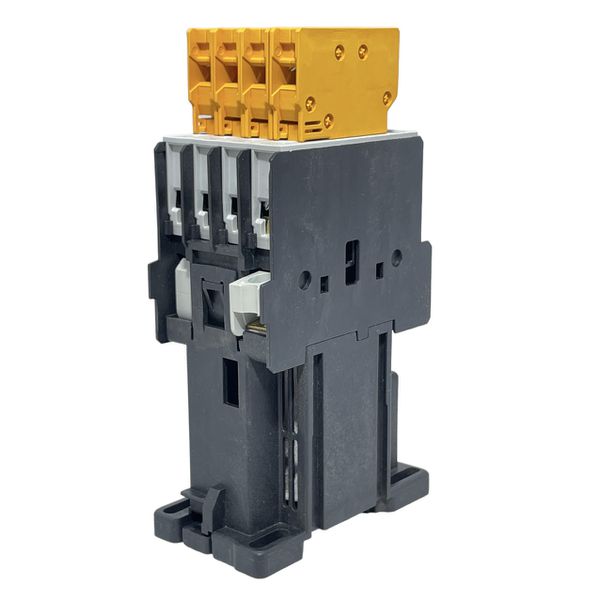

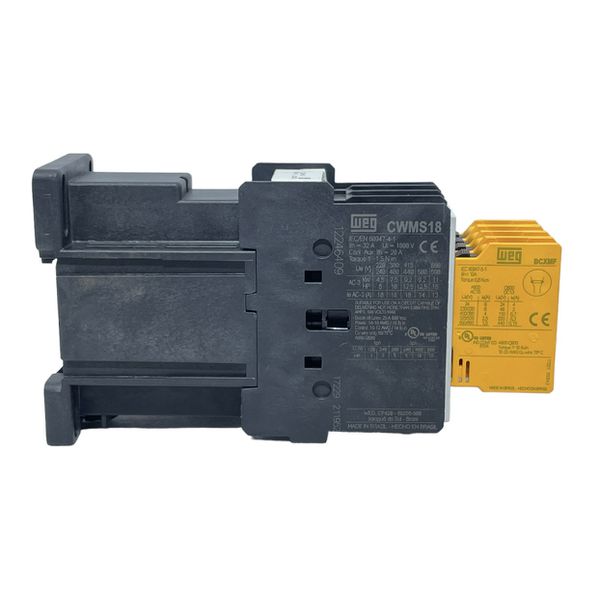

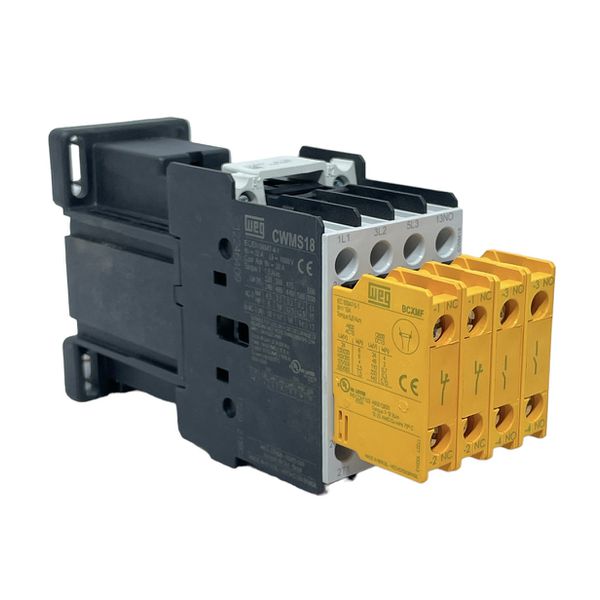

Contator de Segurança Tripolar 18A Weg 24Vcc 3NA+2NF 12246409

Os Contatores, em geral, são dispositivos eletromecânicos que fazem o controle on/off de cargas elétricas a partir de um circuito de comando. Sendo assim, além de ser produzida com alto nível de tecnologia em seu desempenho, a linha de Contatores Weg para aplicações de segurança CWBS, é equipada com contatos mecanicamente conectados, contatos espelho, capa de proteção contra acionamento manual, características que proporcionam a adequada operação dos circuitos de segurança de máquinas e equipamentos que necessitam operar em conformidade com normas internacionais de segurança, incluindo a norma brasileira para segurança de máquinas (NR12).

APLICAÇÕES:

Recomendável para o acionamento, em conformidade com as prescrições da NR12, de motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.

Marca: Weg

Código Weg: 12246409

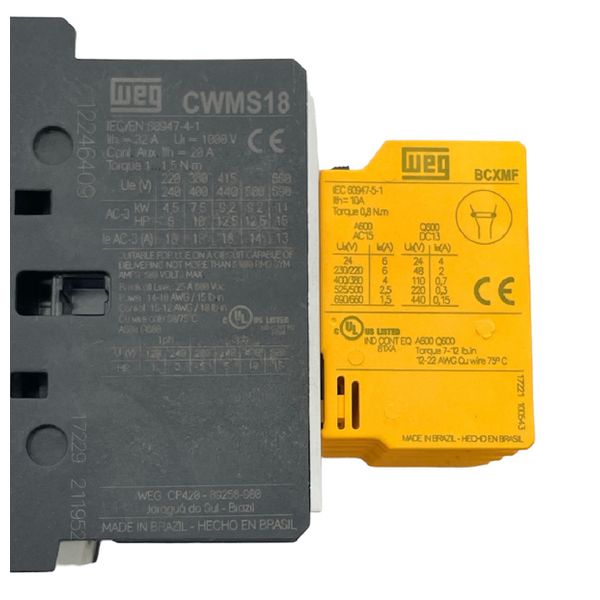

Referência Weg: CWMS18-32-30C03

Tensão da BOBINA: 24VCC (Tensão em Corrente Continua)

Estimativa Vida Mecânica BOBINA: 10.000000 Manobras

Tensão Máxima de Operação dos CONTATOS PRINCIPAIS: 690V

Correntes de Emprego nos CONTATOS PRINCIPAIS:

220V - 18A

380V - 18A

440V - 18A

500V - 15,8A

690V - 12,8A

Categoria de Utilização (Recomendável):

AC-3: Acionamento e parada de motores tipo “Gaiola de Esquilo” / Reverter sentido de giro do motor somente quando o mesmo parar

Número de Contatos Principais: 3

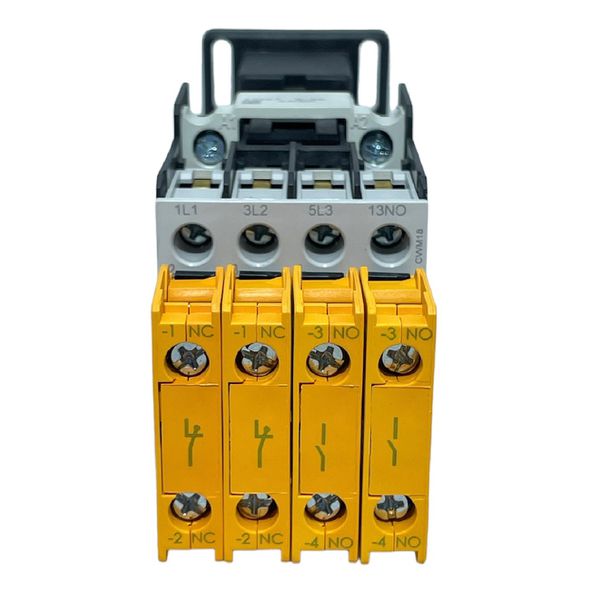

Números de Contatos Auxiliares:

3NA – 3 contatos normalmente abertos

3NF – 3 contato normalmente fechados

Contatos Mecanicamente Conectados: Combinação de contatos auxiliares normalmente abertos (NA) e contatos auxiliares normalmente fechados (NF) projetada de modo que não possam estar simultaneamente na posição fechada ou aberta

Contatos Espelhos: Aplicável aos contatos auxiliares mecanicamente conectados aos contatos principais. Quando a bobina do contator estiver energizada, os contatos principais estarão fechados e ao mesmo tempo os contatos auxiliares (NF) estarão abertos

Grau de proteção:

Terminais Principais - IP10

Contato Auxiliares - IP20

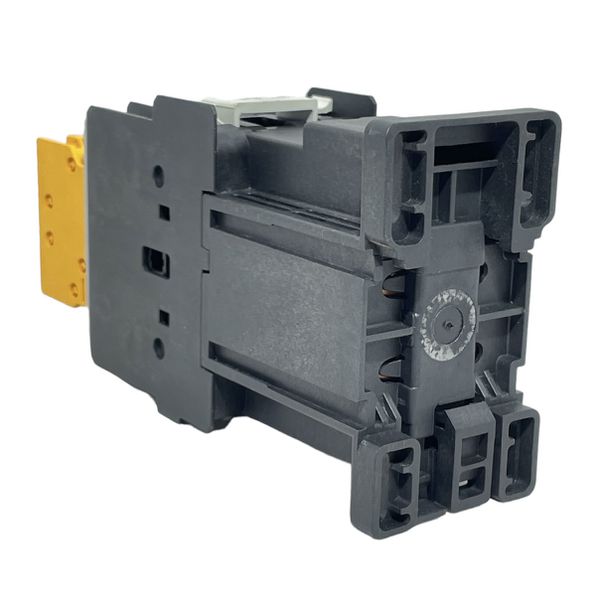

Fixação: Trilho DIN 35mm ou Parafusos
