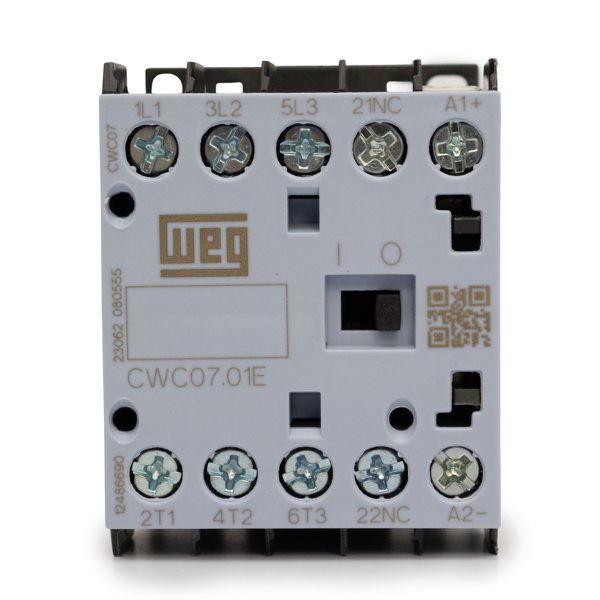

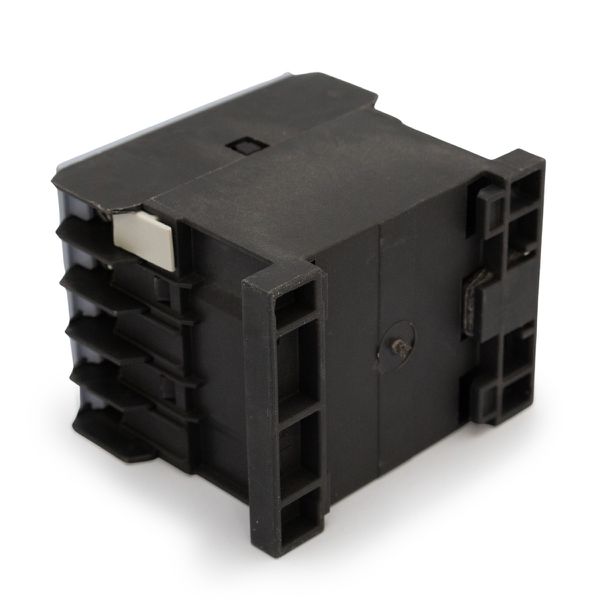

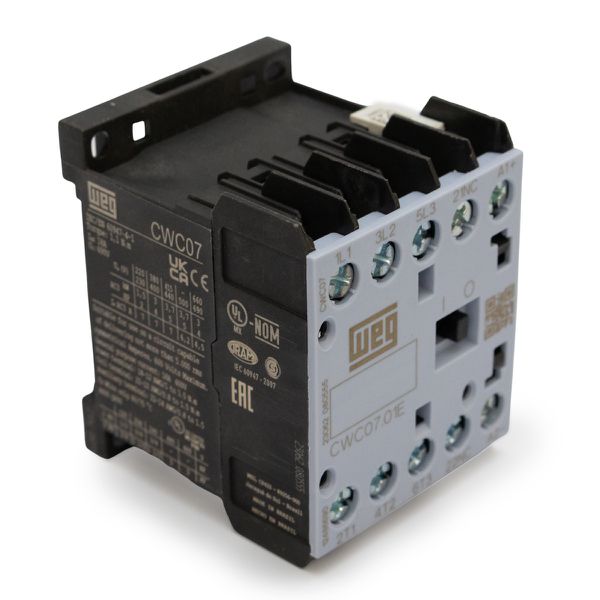

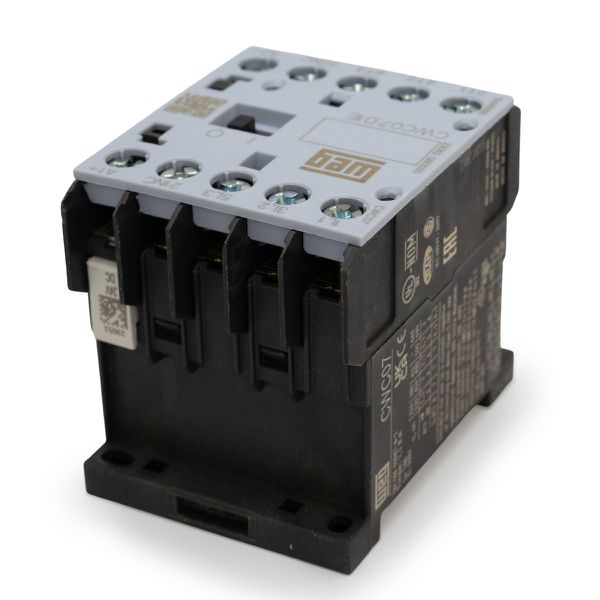

Mini Contator Tripolar 7a 24vcc 1nf Weg Cwc07-01-30-24

Os Contatores, em geral, são dispositivos eletromecânicos que fazem o controle on/off de cargas elétricas a partir de um circuito de comando.

BENEFÍCIOS DO EQUIPAMENTO:

Os Minicontatores Weg da linha CWC0 apesar de seu tamanho reduzido possibilitam manobrar cargas até 690V. Possuem elevada performance alcançando valores superiores a mais de um milhão de manobras.

FICHA TÉCNICA:

Marca: Weg

Código Weg: 12486690

Referência Weg: CWC07-01-30-24

Descrição do produto: Mini Contator Tripolar

Tensão da Bobina: 24Vcc (Corrente Continua)

Estimativa Vida Mecânica Bobina: 12.000000 de Manobras

Tensão Máxima de Operação dos Contatos Principais: 690V

Correntes de Emprego nos Contatos Principais:

220V - 7A

380V - 7A

440V - 7A

500V - 6,2A

690V - 4,5A

Tipo de terminal: Parafuso

Número de Contatos Principais: 3

Números de Contatos Auxiliares: 1

0NA – 0 contatos normalmente abertos

1NF – 1 contato normalmente fechado

Categoria de Utilização (Recomendável):

AC-3: Acionamento e parada de motores tipo “Gaiola de Esquilo” / Reverter sentido de giro do motor somente quando o mesmo parar

Grau de proteção: IP20

Fixação: Trilho DIN 35mm ou Parafusos

Dimensões:

Largura: 45mm

Altura: 58mm

Profundidade: 52mm

Peso bruto: 0,229kg

APLICAÇÕES:

Recomendável para o acionamento de motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.

Solução compacta e completa para comando e manobra de circuitos. Completa linha de acessórios, permitindo montagens rápidas e compactas para as mais diversas aplicações.

PRINCIPAIS CARACTERÍSTICAS:

- Manobra em regime AC-3 até 22 A

- Minicontatores CA e CC com mesmo tamanho para séries até 16 A, simplificando projetos de painéis

- Tensão de isolação de 690 V

- Permite operação em regime AC-4

- A tecnologia dos minicontatores com comando em corrente contínua de baixo consumo permite a utilização de menores fontes de alimentação

- Engate rápido no trilho
